【D673H氣動硬密封蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹D673H氣動硬密封蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及蝶閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動硬密封蝶閥。
|

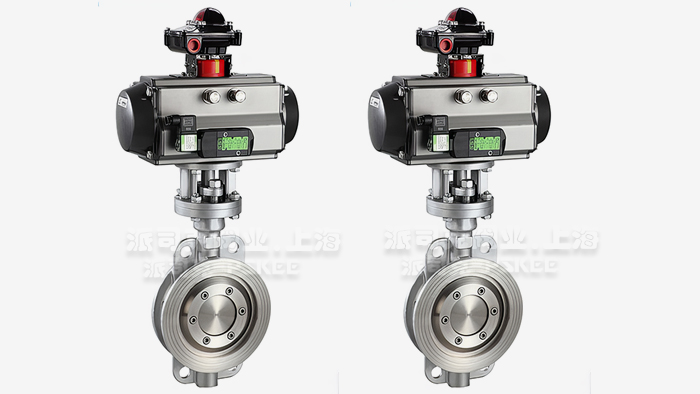

氣動硬密封蝶閥產品簡述：
|
|
氣動金屬硬密封蝶閥主要由氣動執行器和金屬硬密封蝶閥組成，再配以不同的附件組合，達到具體的控制要求。硬密封蝶閥則具有耐高低溫、高壓、允許介質中又微小顆粒、使用壽命長等特點，氣動硬密封蝶閥被廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)唷⒄{(diào)節流量和截?cái)嗔黧w使用。
|
|
|
氣動硬密封蝶閥產品特點：
|
三偏心多層次氣動硬密封蝶閥使用壽命長、無泄漏、節能型蝶閥，產品采用三偏心原理設計，兼具多層次結構，密封性能可靠，是通用蝶閥向中壓、中高溫領域的延伸和發展。
氣動硬密封蝶閥符合標準JB/T8527-97(金屬硬密封蝶閥)和GB/T13927-92(通用閥門壓力試驗)標準及閥門其它相關標準的規定，適用于介質溫度≤650℃的冶金、電力、石油化工、空氣、以及給排水等介質管道上作調節流量和截?cái)嗔黧w。
三偏心硬密封蝶閥閥體與管道的連接有雙法蘭連接、對夾式連接和凸耳對夾式連接三種。
1、蝶板密封圈為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能；
2、蝶閥采用三維偏心結構，閥座與蝶板無摩擦，具有越關越緊的密封功能；
3、閥體密封面，采用堆焊不銹鋼、鈷基硬質合金，密封面耐磨損，使用壽命長；
4、蝶閥結構獨特，操作靈活、省力、方便、不受戒指壓力的高、低影響，密封性能可靠。
|
|
|
|
氣動硬密封蝶閥性能參數：
|
|
設計標準
|
GB/T12238
|
API609
|
|
壓力溫度等級
|
GB/T12224
|
API609、ASMEB16.34
|
|
結構長度
|
GB/T12221
|
API609、ISO5752、ASMEB16.10
|
|
法蘭型式尺寸
|
GB/T9113、JB/T79
|
ASMEB16.5/B16.47
|
|
檢驗與試驗
|
GB/T9092、GB/T13927
|
API598
|
|
公稱壓力
|
1.0
|
1.6
|
2.5
|
4.0
|
6.0
|
Class150
|
Class300
|
Class600
|
|
試驗壓力
|
殼體試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
9.45
|
2.93
|
7.58
|
15.0
|
|
高壓密封
|
1.1
|
1.76
|
2.75
|
4.4
|
6.93
|
2.07
|
5.52
|
11.03
|
|
低壓密封
|
0.6
|
|
適用溫度
|
-46℃～500℃（不同的工況溫度選用不同的材質）
|
|
適用介質
|
水、油、氣及各類腐蝕性（不同的介質選用不同的材質
|
|
|
|
|

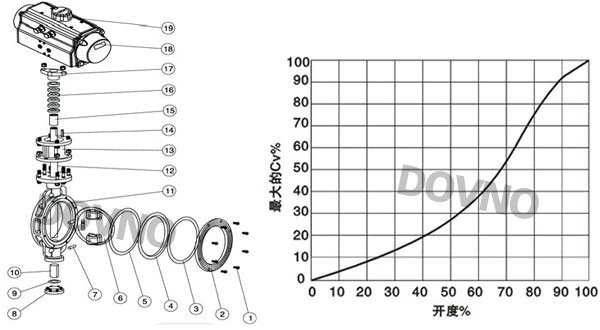

氣動硬密封蝶閥結構圖：
|
|
|
|
|
氣動硬密封蝶閥流量特性：
|
公稱通徑
DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
流量系數
|
62.2
|
108.2
|
183.6
|
195.5
|
486
|
706
|
1250
|
2032
|
公稱通徑
DN(mm)
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
|
流量系數
|
2914
|
4110
|
5356
|
7062
|
8718
|
12540
|
17085
|
22315
|
|
|
|
|
氣動硬密封蝶閥主要材料表：
|
|
序號NO.
|
零件名稱
|
材質
|
|
C
|
P
|
R
|
|
1
|
內六角螺釘
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
2
|
閥蓋
|
WCB
|
1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
3
|
墊片
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
4
|
閥座
|
不銹鋼+柔性石墨、PTFE
|
|
5
|
墊片
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
6
|
蝶板
|
WCB
|
ZG1Cr18Ni2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
7
|
圓柱銷
|
45
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
8
|
下蓋
|
WCB
|
ZG1Cr18Ni2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
9
|
墊片
|
不銹鋼+柔性石墨、PTFE
|
|
10
|
襯套
|
PTFE復合軸承
|
|
11
|
閥體
|
WCB
|
ZG1Cr18Ni2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
12
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
13
|
支架
|
WCB
|
WCB
|
WCB
|
|
14
|
鍵
|
45
|
45
|
45
|
|
15
|
襯套
|
PTFE復合軸承
|
|
16
|
填料
|
柔性石墨、PTFE
|
|
17
|
壓蓋
|
WCB
|
ZG1Cr18Ni2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
18
|
氣動執行器
|
AT、AW系列
|
|
19
|
位置指示器
|
塑料
|
|
|
|
|

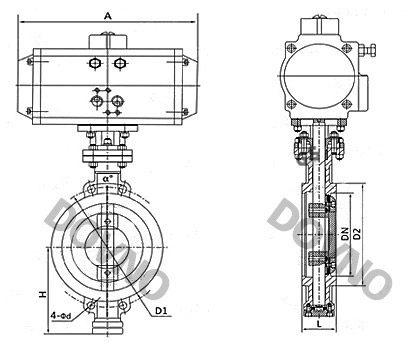

氣動硬密封蝶閥外形尺寸圖：
|
|
|
|
|
氣動硬密封蝶閥外形尺寸表;
|
|
DN
|
L
|
H
|
A
|
1.0MPa
|
1.6MPa
|
|
短系列
|
長系列
|
D1
|
D2
|
Z-Φd
|
D1
|
D2
|
Z-Φd
|
|
50
|
43
|
43
|
80
|
190
|
125
|
100
|
4-18
|
125
|
100
|
4-18
|
|
65
|
46
|
46
|
90
|
206
|
145
|
120
|
4-18
|
145
|
120
|
4-18
|
|
80
|
49
|
64
|
98
|
216
|
160
|
135
|
4-18
|
160
|
135
|
4-18
|
|
100
|
56
|
64
|
112
|
260
|
180
|
155
|
8-18
|
180
|
155
|
8-18
|
|
125
|
64
|
70
|
128
|
286
|
210
|
185
|
8-18
|
210
|
185
|
8-18
|
|
150
|
70
|
76
|
147
|
340
|
240
|
210
|
8-23
|
240
|
210
|
8-23
|
|
200
|
71
|
89
|
178
|
412
|
295
|
265
|
8-23
|
295
|
265
|
12-23
|
|
250
|
76
|
114
|
215
|
480
|
350
|
320
|
12-23
|
355
|
320
|
12-25
|
|
300
|
78
|
114
|
250
|
538
|
400
|
368
|
12-23
|
410
|
375
|
12-25
|
|
350
|
78
|
127
|
280
|
568
|
460
|
428
|
16-M20
|
470
|
435
|
16-M22
|
|
400
|
102
|
140
|
320
|
660
|
515
|
482
|
16-M22
|
525
|
485
|
16-M27
|
|
450
|
114
|
152
|
350
|
740
|
565
|
532
|
20-M22
|
585
|
545
|
20-M27
|
|
氣動硬密封蝶閥產品應用：
氣動硬密封蝶閥適用于高、中、低壓，高溫、低溫的管路中作閉路密封裝置、節流裝置和調節裝置。蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。
·氣動硬密封蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動硬密封蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動硬密封蝶閥解決方案： 派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動硬密封蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動硬密封蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
