【凸耳式氣動蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹DLT641X凸耳式氣動蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列凸耳式氣動蝶閥。
|
凸耳式氣動蝶閥產品簡述：
|
氣動凸耳式蝶閥采用不同系列氣動執行機構，滿足不同口徑、不同扭矩的蝶閥，配以電磁閥、限位開關、三聯件、閥門定位器等附件可以實現不同的控制功能。
凸耳式氣動蝶閥主要做截斷閥使用，也可以用作調節控制（不建議用于控制誤差小的工況），而蝶閥的結構原理尤其適合制作成大口徑閥門，因此在低壓大中口徑管道上得到越來越多的應用，不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
|
|
|
凸耳式氣動蝶閥產品特點：
|
1、凸耳式氣動蝶閥小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、凸耳式氣動蝶閥流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零。
7、凸耳式氣動蝶閥密封材料耐老化、耐腐蝕、可適用多種介質。
|
|
|

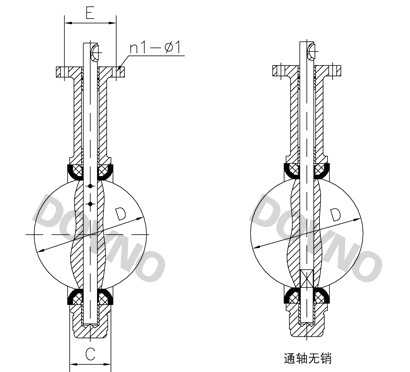

凸耳式氣動蝶閥結構圖：
|

|
|

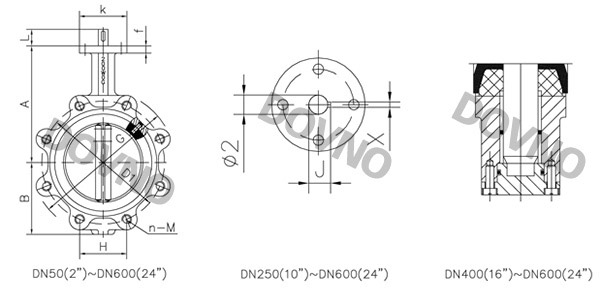

凸耳式氣動蝶閥外形尺寸表：
|
|
規格 size
|
尺寸 (mm)
|
重量
|
|
mm
|
inch
|
A
|
B
|
C
|
D
|
L
|
H
|
D1
|
n-M
|
K
|
E
|
n1- Φ1
|
Φ 2
|
G
|
J
|
X
|
f
|
(kg)
|
|
50
|
2
|
161
|
80
|
43
|
52.9
|
32
|
88.38
|
125
|
4-M16
|
77
|
57.15
|
4-6.7
|
12.6
|
155
|
13.8
|
3
|
13
|
3.5
|
|
65
|
2.5
|
175
|
89
|
46
|
64.5
|
32
|
102.54
|
145
|
4-M16
|
77
|
57.15
|
4-6.7
|
12.6
|
179
|
13.8
|
3
|
13
|
4.6
|
|
80
|
3
|
181
|
95
|
45.21
|
78.8
|
32
|
61.23
|
160
|
8-M16
|
77
|
57.15
|
4-6.7
|
12.6
|
190
|
13.8
|
3
|
13
|
5.6
|
|
100
|
4
|
200
|
114
|
52.07
|
104
|
32
|
68.88
|
180
|
8-M16
|
92
|
69.85
|
4-10.3
|
15.77
|
220
|
17.77
|
5
|
13
|
7.6
|
|
125
|
5
|
213
|
127
|
55.5
|
123.3
|
32
|
80.36
|
210
|
8-M16
|
92
|
69.85
|
4-10.3
|
18.92
|
254
|
20.92
|
5
|
13
|
10.4
|
|
150
|
6
|
226
|
139
|
55.75
|
155.6
|
32
|
91.84
|
240
|
8-M20
|
92
|
69.85
|
4-10.3
|
18.92
|
285
|
20.92
|
5
|
13
|
12.2
|
|
200
|
8
|
260
|
175
|
60.58
|
202.5
|
45
|
112.89
|
295
|
8-M20
|
115
|
88.9
|
4-14.3
|
22.1
|
339
|
24.1
|
5
|
13
|
19.7
|
|
76.35
|
12-M20
|
|
250
|
10
|
292
|
203
|
68
|
250.5
|
45
|
90.59
|
350
|
12-M20
|
115
|
88.9
|
4-14.3
|
28.45
|
406
|
31.45
|
8
|
13
|
31.4
|
|
91.88
|
355
|
12-M24
|
|
300
|
12
|
337
|
242
|
76.9
|
301.6
|
45
|
103.52
|
400
|
12-M20
|
140
|
107.95
|
4-14.3
|
31.6
|
477
|
34.6
|
8
|
20
|
50
|
|
106.12
|
410
|
12-M24
|
|
350
|
14
|
368
|
267
|
76.5
|
333.3
|
45
|
89.74
|
460
|
16-M20
|
140
|
107.95
|
4-14.3
|
31.6
|
515
|
34.6
|
8
|
20
|
71
|
|
91.69
|
470
|
16-M24
|
|
400
|
16
|
400
|
325
|
85.7
|
389.6
|
51.2
|
100.48
|
515
|
16-M24
|
197
|
158.75
|
4-20.6
|
33.15
|
579
|
36.15
|
10
|
20
|
98
|
|
72
|
102.42
|
525
|
16-M27
|
|
450
|
18
|
422
|
345
|
104.6
|
440.51
|
51.2
|
88.38
|
565
|
20-M24
|
197
|
158.75
|
4-20.6
|
37.95
|
627
|
41
|
10
|
20
|
125
|
|
72
|
91.51
|
585
|
20-M27
|
|
500
|
20
|
480
|
378
|
130.28
|
491.6
|
57
|
96.99
|
620
|
20-M24
|
197
|
158.75
|
4-20.6
|
41.15
|
696
|
44.15
|
10
|
22
|
171
|
|
82
|
101.68
|
650
|
20-M30
|
|
600
|
24
|
562
|
475
|
151.36
|
592.5
|
70.2
|
113.42
|
725
|
20-M27
|
276
|
215.9
|
4-22.2
|
50.65
|
821
|
54.65
|
16
|
22
|
251
|
|
82
|
|
770
|
20-M33
|
|
凸耳式氣動蝶閥應用：
凸耳式氣動蝶閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，凸耳式蝶閥可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。
·凸耳式氣動蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·凸耳式氣動蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·凸耳式氣動蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·凸耳式氣動蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·凸耳式氣動蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
