【氣動對夾球閥】派司克品牌.質量保證，派司克閥業全方面介紹薄型氣動對夾球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動對夾球閥。
氣動對夾球閥產品簡述：
氣動
對夾球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。薄型
球閥可根據要求制作設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。短型
氣動對夾球閥根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
氣動對夾式球閥產品應用：
氣動對夾球閥主要用于石油、化工、制藥、食品等各類系統中，以截?cái)嗷蚪油ü苈分械慕橘|(zhì)。對夾式球閥根據結構長度的長短可分為普通型和薄型（短型）兩種系列。薄型氣動對夾球閥采用一體式結構，結構緊湊，體積小、重量輕；密封可靠，介質流向不受限制；流阻小、啟閉快，操作方便。

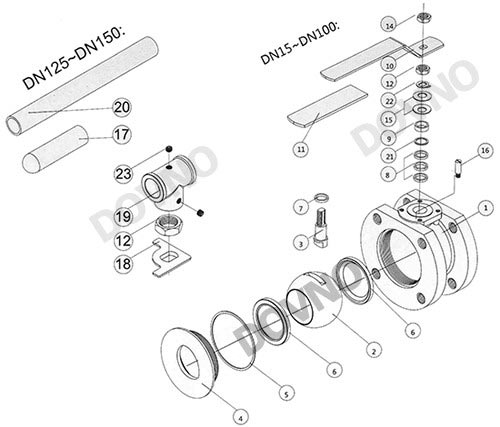

氣動對夾球閥結構圖：
氣動對夾球閥是引進技術進行設計出的短型對夾球閥，球芯通道形狀有矩形、V形及O形。該薄型球閥產品具有結構緊湊、體積小、重量輕、安裝方便等特點。氣動對夾球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
氣動對夾球閥主要材料表：
|
零件名稱
|
材料 PN16
|
CLASS 150
|
|
本體
|
1.4408/EN1503-1
|
CF8M，CF8（1.4408）
|
|
球BALL
|
CF8M
|
CF8M
|
|
中軸
|
SS316
|
ANSI 316
|
|
側蓋
|
1.4408/EN1503-1
|
CF8M，CF8（1.4408）
|
|
大薄片
|
PTFE
|
PTFE
|
|
球墊
|
PTFE
|
PTFE
|
|
小薄片
|
PTFE
|
PTFE
|
|
中口
|
PTFE
|
PTFE
|
|
鐵圈
|
SS304
|
ANSI 304
|
|
把手
|
SS304
|
ANSI 304
|
|
膠套
|
PLASTIC
|
ANSI 304
|
|
下螺帽
|
SS304
|
ANSI 304
|
|
上螺帽
|
SS304
|
ANSI 304
|
|
盤型華司
|
SS304
|
ANSI 304
|
|
擋柱
|
SS304
|
PLASTIC
|
|
膠套
|
PLASTIC
|
PLASTIC
|
|
擋片
|
SS304
|
SS304
|
|
把手接頭
|
CF8
|
CF8
|
|
圓管板桿
|
STEEL
|
STEEL
|
|
抗磨片
|
PTFE.+25GG.F.
|
PTFE.+25GG.F.
|
|
防松華司
|
SS304
|
ANSI 304
|
|
螺絲
|
SS304
|
ANSI 304
|

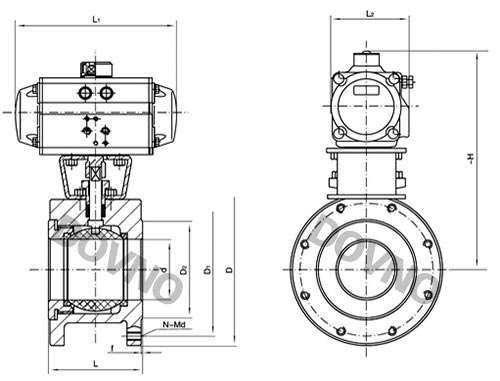

氣動對夾球閥外形尺寸圖：
氣動對夾球閥外形尺寸表：
|
規格
|
外形尺寸
|
連接法蘭尺寸
|
|
d
|
L
|
L1
|
L2
|
～H
|
D
|
D1
|
D2
|
B
|
f
|
N-Md
|
|
DN15
|
15
|
35
|
141/159
|
71/83
|
177/208
|
95
|
65
|
46
|
14
|
2
|
4-M12
|
|
DN20
|
20
|
42
|
141/159
|
71/83
|
182/213
|
105
|
75
|
56
|
14
|
2
|
4-M12
|
|
DN25
|
25
|
48
|
141/211
|
71/95
|
187/230
|
115
|
85
|
65
|
16
|
2
|
4-M12
|
|
DN32
|
29
|
55
|
159/211
|
83/95
|
223/243
|
140
|
100
|
76
|
16
|
3
|
4-M16
|
|
DN40
|
38
|
65
|
211/248
|
95/107
|
231/261
|
150
|
110
|
84
|
18
|
3
|
4-M16
|
|
DN50
|
46
|
75
|
248/269
|
107/123
|
258/293
|
165
|
125
|
99
|
20
|
3
|
4-M16
|
|
DN65
|
62
|
95
|
248/315
|
107/141
|
273/298
|
185
|
145
|
118
|
22
|
3
|
4-M16
|
|
DN80
|
76
|
118
|
269/345
|
123/152
|
303/325
|
200
|
160
|
132
|
24
|
3
|
8-M16
|
|
DN100
|
92
|
140
|
245/409
|
152/172
|
333/390
|
220
|
180
|
156
|
24
|
3
|
8-M16
|
|
DN125
|
110
|
200
|
409/438
|
172/187
|
380/468
|
250
|
210
|
184
|
26
|
3
|
8-M16
|
|
DN150
|
145
|
225
|
438/550
|
187/215
|
432/520
|
285
|
240
|
211
|
26
|
3
|
8-M20
|
氣動對夾球閥產品應用：
氣動對夾球閥關閉件球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門，當閥門中腔介質壓力大于彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，氣動對夾球閥適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
·氣動對夾球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動對夾球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·氣動對夾球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動對夾球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動對夾球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.閥門技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
