【氣動三通球閥】派司克品牌.質量保證，派司克閥業全方面介紹氣動三通球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動三通球閥。

---

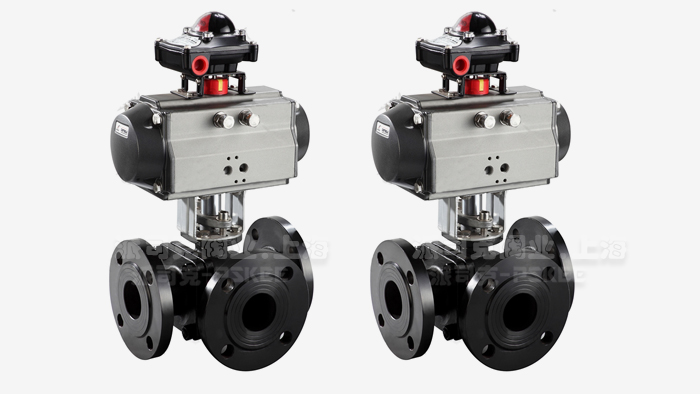

氣動三通球閥產品簡述：
氣動三通球閥可靠性高，設計實現了輕量化，使用壽命長，流通能力大，阻力小。氣動三通球閥有T型和L型。Q645FT型三通球閥能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。Q644FL型三通球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
氣動三通球閥結構特點：
1、氣動三通球閥結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、三通球閥密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，三通球閥維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、氣動球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

氣動三通球閥執行標準：
I．設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3．法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4．結構長度：JD-2002

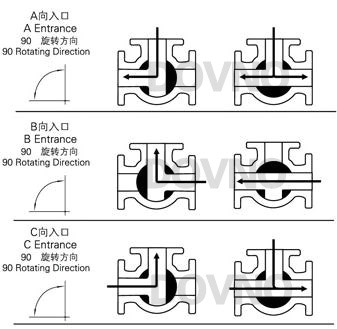

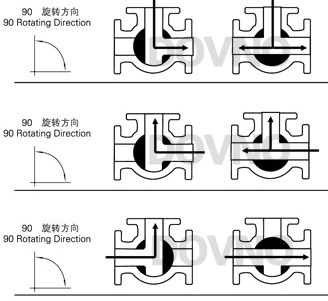

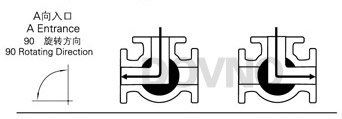

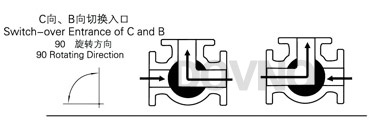

氣動三通球閥T型通口示意：

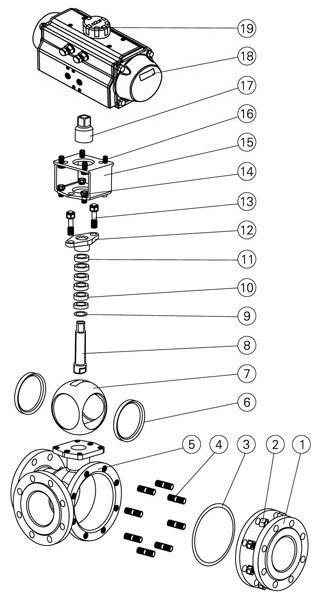

氣動三通球閥主要材料表：

序號 零件名稱 材質 C P R 1 右閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti 3 墊片 PTFE PTFE PTFE 4 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9TI 5 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 6 閥座 PTFE PTFE PTFE 7 球體 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 9 墊片 PTFE PTFE PTFE 10 填料 PTFE PTFE PTFE 11 襯套 PTFE PTFE PTFE 12 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti 14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti 15 連接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti 17 連接套 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 18 氣動裝置 鋁合金Aluminum alloy 19 位置指示器 塑料Plastic

※注：三通系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶要求設計選用。

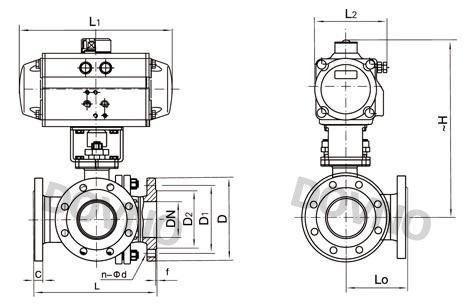

氣動三通球閥外形結構圖：

氣動三通球閥1.6Mpa外形尺寸表：

通徑		外形尺寸					連接法蘭尺寸
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	150	75	140/178	62/75	185/191	95	65	46	14	2	4-φ14
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14
25	1	180	90	164/214	75/91	199/227	115	85	65	16	2	4-φ14
32	11/4	200	100	190/295	91/112	240/266	140	100	76	18	3	4-φ18
40	11/2	220	110	210/295	101/112	255/271	150	110	84	18	3	4-φ18
50	2	240	120	247/340	112/127	286/307	165	125	99	20	3	4-φ18
65	21/2	260	130	276/398	127/139	330/335	185	145	118	20	3	4-φ18
80	3	280	140	308/438	139/159	349/383	200	160	132	20	3	8-φ18
100	4	320	160	348/562	159/206	421/487	220	180	156	22	3	8-φ18
125	5	380	190	432/724	176/228	485/557	250	210	184	22	3	8-φ18
150	6	440	220	524/928	228/275	582/629	285	240	211	24	3	8-φ22
200	8	550	275	648/1033	275/324	702/750	340	295	266	24	3	12-φ22

氣動三通球閥2.5Mpa外形尺寸表：

通徑		外形尺寸					連接法蘭尺寸
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	150	75	164/214	75/91	191/219	95	65	46	14	2	4-φ14
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14
25	1	180	90	190/246	91/101	227/237	115	85	65	16	3	4-φ14
32	11/4	200	100	210/295	101/112	256/266	140	100	76	18	3	4-φ18
40	11/2	220	110	247/340	112/127	271/292	150	110	84	18	3	4-φ18
50	2	240	120	276/398	127/139	307/312	165	125	99	20	3	4-φ18
65	21/2	260	130	308/438	139/159	335/370	185	145	118	22	3	4-φ18
80	3	280	140	348/478	159/176	383/400	200	160	132	24	3	8-φ18
100	4	320	160	378/724	176/228	438/510	235	190	156	24	3	8-φ22
125	5	380	190	524/928	228/275	557/604	270	220	184	26	3	8-φ26
150	6	440	220	648/1033	275/324	629/677	300	250	211	28	3	8-φ26
200	8	550	275	715/1129	324/380	750/808	360	310	274	30	3	12-φ26

氣動三通球閥產品應用：
氣動三通球閥是一種旋轉型換向閥，一般與電磁閥等氣動元件組合使用。球閥流道阻力小，流量系數大。閥芯有L型和T型兩種，用于分配流體或分流合流場合。具三通球閥有關閉嚴密，結構緊湊，重量輕，維修方便等優點。氣動三通球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制。

法蘭球閥

螺紋球閥

美標球閥

日標球閥

德標球閥

對夾球閥

高壓球閥

三通球閥

四通球閥

真空球閥

燃?xì)馇蜷y

氧氣球閥

二片式球閥

一片式球閥

三片式球閥

固定球閥

高平臺球閥

O型切斷球閥

V型調節球閥

衛生級球閥

氣動球閥

電動球閥

不銹鋼球閥

上裝式球閥

英標球閥

焊接球閥

銅球閥

浮球閥

鑄鋼球閥

微型電動球閥

蝸輪球閥

氨用球閥

手動球閥

槽車球閥

鍛鋼球閥

高溫球閥

偏心半球閥

保溫球閥

斜面球閥

卸灰球閥

·氣動三通球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動三通球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·氣動三通球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動三通球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動三通球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
