【氣動法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹氣動法蘭球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動法蘭球閥。

---

氣動法蘭球閥產品概述：
氣動法蘭球閥適用于PN1.0MPa～PN10.0MPa的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

氣動法蘭球閥產品特點：
氣動法蘭球閥采用兩片式分體式結構設計，按GB/T12237設計標準，結構長度：GB/T12221，法蘭標準GB/T9113。球閥具有防火結構，采用ISO5211直接安裝執行器的平臺設計；球體與球體之間帶防靜電裝置；閥桿防爆出設計；有雙層閥桿填料符合閥桿泄露測試要求；雙碟形彈片自動壓緊填料設計。
氣動法蘭球閥設計標準：
APPLECABLE STANDARDS：
防爆中軸/全流Blow-out Proof stem/Full port
設計和制造標準按照Design: GB/T12237/1989；
結構長度按照face toface : GB/T12221-1989；
法蘭端尺寸按照End Flange：GB9113.1；
檢驗和測試按照Test: GB/T13927-1992；
防火設計測試Fire Safe：API607；

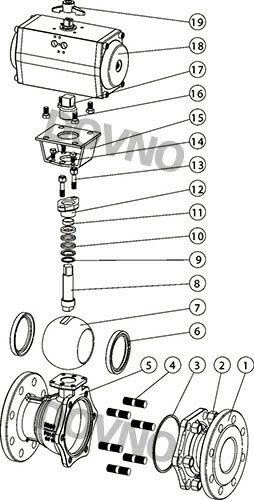

氣動法蘭球閥結構圖：
氣動法蘭球閥主要材料表：

序號	零件名稱	材質
		C	D	R
1	右閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12M02Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	墊片	PTFE	PTFE	PTFE
4	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥座	PTFE	PTFE	PTFE
7	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	PTFE	PTFE	PTFE
1	填料	PTFE	PTFE	PTFE
11	襯套	PTFE	PTFE	PTFE
12	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	連接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	連接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	氣動裝置	--	--	--
19	位置指示器	塑料	塑料	塑料

※注：該系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶要求設計選用。

氣動法蘭球閥外形尺寸圖：

氣動法蘭球閥1.6Mpa外形尺寸表：

公稱通徑 DN	外形尺寸				連接法蘭尺寸
	L	L1	12	H	D	D1	D2	C	f	n-φd
15	130	140/178	62/75	185/191	95	65	46	14	2	4-φ14
20	130	140/178	62/75	191/197	105	75	56	16	2	4-φ14
25	140	140/214	62/91	193/227	115	85	65	16	2	4-φ14
32	165	164/214	75/91	212/240	140	100	76	18	3	4-φ18
40	165	164/246	75/101	217/255	150	110	84	18	3	4-φ18
50	203	190/295	91/112	260/286	165	125	99	20	3	4-φ18
65	222	210/295	101/112	293/309	185	145	118	20	3	4-φ18
80	241	247/395	112/139	323/349	200	160	132	20	3	8-φ18
100	305	276/478	127/176	382/438	220	180	156	22	3	8-φ18
125	356	348/562	159/206	468/534	250	210	184	22	3	8-φ18
150	394	378/724	176/228	510/582	285	240	211	24	3	8-φ22
200	457	524/928	228/275	655/702	340	295	266	24	3	12-φ22

氣動法蘭球閥2.5Mpa外形尺寸表：

公稱通徑DN	外形尺寸				連接法蘭寸
	L	L1	L2	H	D	D1	D2	C	f	n-φd
15	140	1401/178	62/75	185/191	95	65	46	14	2	4-φ14
20	152	1401/178	62/75	191/197	105	75	56	16	2	4-φ14
25	165	164/214	75/91	199/227	115	85	65	16	3	4-φ14
32	178	164/246	751/101	212/250	140	100	76	18	3	4-φ18
40	190	190/246	911/101	245/255	150	110	84	18	3	4-φ18
50	216	210/295	1011/112	270/286	165	125	99	20	3	4-φ18
65	241	247/340	1121/112	309/330	185	145	118	22	3	8-φ18
80	283	276/395	127/139	344/349	200	160	132	24	3	8-φ18
100	305	348/478	1591/176	421/438	235	190	156	24	3	8-φ22
125	381	378/562	176/206	485/534	270	220	184	26	3	8-φ26
150	403	432/724	206/228	559/582	300	250	211	28	3	8-φ26
200	502	524/928	228/275	655/702	360	310	274	30	3	12-φ26

氣動法蘭球閥4.0Mpa外形尺寸表：

公稱通徑DN	外形尺寸				連接法蘭寸
	L	L1	L2	H	D	D1	D2	D3	C	f	n-φd
15	140	1401/178	62/75	1851/191	95	65	46	40×4	14	2	4-φ14
20	152	164/214	75/91	197/225	105	75	56	51×4	16	2	4-φ14
25	165	164/214	75/91	199/227	115	85	65	58×4	16	3	4-φ14
32	178	190/295	911/112	240/266	140	100	76	66×4	18	3	4-φ18
40	190	210/295	1011/112	255/271	150	110	84	76×4	18	3	4-φ18
50	216	247/340	1121/127	286/307	165	125	99	88×4	20	3	4-φ18
65	241	276/398	1271/139	330/335	185	145	118	110×4	22	3	8-φ18
80	283	308/438	139/159	349/383	200	160	132	121×4	24	4	8-φ18
100	305	348/562	159/206	421/487	235	190	156	150×4.5	24	4	8-φ22
125	381	432/724	176/228	485/557	270	220	184	176×4.5	26	4	8-φ26
150	403	524/928	228/275	582/629	300	250	211	204×4.5	28	4	8-φ26
200	502	6481/1033	275/324	702/750	375	320	284	260×4.5	34	5	12-φ30

氣動法蘭球閥產品應用：
氣動法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。 本類氣動法蘭球閥應安裝在管道的水平方向。

法蘭球閥

螺紋球閥

美標球閥

日標球閥

德標球閥

對夾球閥

高壓球閥

三通球閥

四通球閥

真空球閥

燃?xì)馇蜷y

氧氣球閥

二片式球閥

一片式球閥

三片式球閥

固定球閥

高平臺球閥

O型切斷球閥

V型調節球閥

衛生級球閥

氣動球閥

電動球閥

不銹鋼球閥

上裝式球閥

英標球閥

焊接球閥

銅球閥

浮球閥

鑄鋼球閥

微型電動球閥

蝸輪球閥

氨用球閥

手動球閥

槽車球閥

鍛鋼球閥

高溫球閥

偏心半球閥

保溫球閥

斜面球閥

卸灰球閥

·氣動法蘭球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動法蘭球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·氣動法蘭球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動法蘭球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動法蘭球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.閥門技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
