【氣動二片式球閥】派司克品牌.質量保證，派司克閥業全方面介紹Q611F氣動二片式球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動二片式球閥。

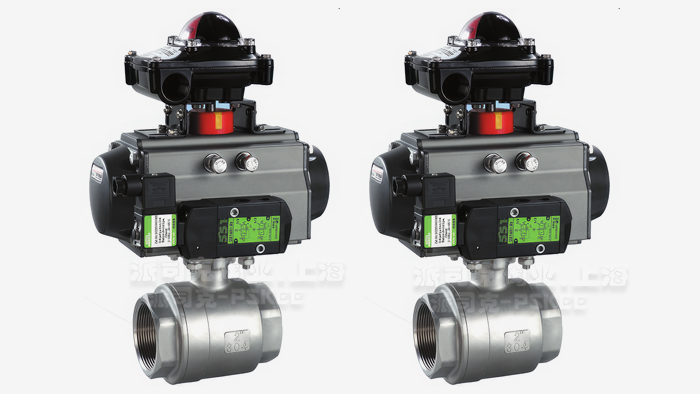

氣動二片式球閥產品概述：
二片式氣動球閥是球閥匹配氣動執行機構，省去人力，實現自動化控制，開關速度關。球閥采用二片式分體式結構設計，是全通徑的，采用ISO5211直接安裝執行器平臺設計，球體與球體之間帶防靜電裝置；閥桿防爆出設計；氣動二片式球閥適用于 PN1.0～12.5MPa，工作溫度 -29～300℃的各種管路上，用于截斷或接通管路中的介質，

氣動二片式球閥產品特點：
氣動二片式球閥閥體鑄造采用精鑄工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。球閥采用二片式分體式結構設計，由兩片閥體夾住球體固定的，密封性比較好。二片式球閥選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

氣動二片式球閥設計標準：
二片式球閥防爆中軸
氣動球閥設計和制造標準按照: ASME B16.34；
螺紋標準按照：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1
壁厚標準: ASME B16.34
球閥檢驗和測試按照: MSS SP-110,EN 12266；

氣動二片式球閥主要材料表：

序號	名稱	材質
序號	名稱	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
1	閥蓋	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
2	閥座	PTFE/RPTFE/PPL
3	球體	SUS316	SUS304	SUS304
4	密封圈	PTFE/RPTFE/PPL
5	閥體	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
6	止推墊	PTFE/RPTFE
7	防靜電裝置	SUS304	SUS304	SUS304
8	閥桿	SUS316	SUS304	SUS304
9	蝶簧	SUS304	SUS304	SUS304
10	防松蓋	SUS304	SUS304	WCB
11	手柄	SUS304	SUS304	WCB
12	鎖片	SUS304	SUS304	SUS304
13	手柄插銷	PVC	PVC	PVC
14	限位桿	SUS304	SUS304	SUS304
15	閥桿螺母	SUS304	SUS304	SUS304
16	填料壓蓋	SUS304	SUS304	SUS304
17	填料	PTFE/RPTFE/PPL	PTFE/RPTFE/PPL	PTFE/RPTFE/PPL
18	O型圈	FKM(VITON)	FKM(VITON)	FKM(VITON)

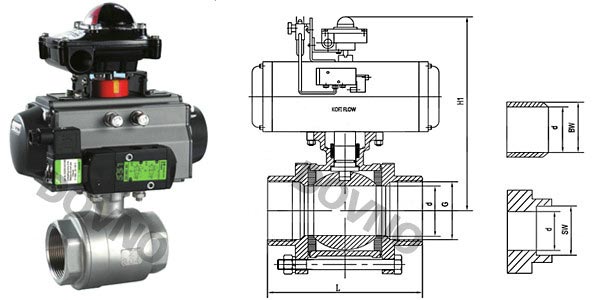

氣動二片式球閥外形尺寸圖：

氣動二片式球閥外形尺寸表：

公稱通徑			三片式				二片式					H1
內螺紋			對焊式			承插焊			內螺紋
G	d		L	BW	d	L	SW	d	L	d	L
15	1/2"	15		24	15	72	22.5	15	68	15	62	145
20	3/4"	20	78	28	20	81	28.5	20	82	20	72	160
25	1"	25	86	34	25	91	34.5	25	91	25	85	180
32	1-1/4"	32	105	41	32	103	43	32	108	32	100	195
40	1-1/2"	38	113	49	38	120	49	38	129	38	107	205
50	2"	50	132	62	50	139	61	50	148	50	120	225
65	2-1/2"	64	186	78	64	193	77	64	186	64	160	275
80	3"	78	206	94	78	220	90	78	206	78	178	295
100	4"	98	240	124	98	270	115	98	240	98	216	340

氣動二片式球閥產品應用：
氣動二片式球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，氣動球閥還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是組合式的，該球閥應安裝在管道的水平方向。

相關產品

·氣動二片式球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動二片式球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·氣動二片式球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動二片式球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動二片式球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	PSK-Q611F
產品口徑	DN15-DN100
產品壓力	1000PSI
產品材質	CF8，CF8M
產品應用	水、蒸汽、油品
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
