【氣動三片式球閥】派司克品牌.質量保證，全方面介紹氣動三片式球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動球閥。
氣動三片式球閥產品簡述：
氣動三片式球閥是在兩片式技術的基礎上進行設計，精心制造的產品。球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現流量開關切斷。三片式氣動球閥它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。該產品按其密封性能分為金屬密封與軟密封。三片式球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。適合于介質是水、蒸汽、油口的工況。
氣動三片式球閥設計特點：
球閥根據標準ASME B16.34設計
結構簡單,密封性能好,扭矩小
精鑄造，固溶化處理
帶鎖裝置
全流量設計
氣動三片式球閥產品范圍：
閥體材料:碳鋼WCB,不銹鋼304，316
口徑:1/4;(DN6~DN100)
連接方式:內螺紋BSP,BSPT,NPT
壓力范圍:1000PSI
工作溫度:-20℃ - +180℃
操作方式:手柄，氣動，電動等

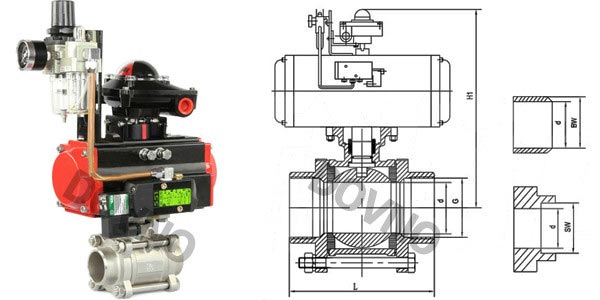

氣動三片式球閥結構圖：
氣動三片式球閥外形尺寸表：
|
公稱 通徑
|
三片式
|
二片式
|
H1
|
|
內螺紋
|
對焊式
|
承插焊
|
內螺紋
|
|
G
|
d
|
L
|
BW
|
d
|
L
|
SW
|
d
|
L
|
d
|
L
|
|
15
|
1/2"
|
15
|
70
|
24
|
15
|
72
|
22.5
|
15
|
68
|
15
|
62
|
145
|
|
20
|
3/4"
|
20
|
78
|
28
|
20
|
81
|
28.5
|
20
|
82
|
20
|
72
|
160
|
|
25
|
1"
|
25
|
86
|
34
|
25
|
91
|
34.5
|
25
|
91
|
25
|
85
|
180
|
|
32
|
1-1/4"
|
32
|
105
|
41
|
32
|
103
|
43
|
32
|
108
|
32
|
100
|
195
|
|
40
|
1-1/2"
|
38
|
113
|
49
|
38
|
120
|
49
|
38
|
129
|
38
|
107
|
205
|
|
50
|
2"
|
50
|
132
|
62
|
50
|
139
|
61
|
50
|
148
|
50
|
120
|
225
|
|
65
|
2-1/2"
|
64
|
186
|
78
|
64
|
193
|
77
|
64
|
186
|
64
|
160
|
275
|
|
80
|
3"
|
78
|
206
|
94
|
78
|
220
|
90
|
78
|
206
|
78
|
178
|
295
|
|
100
|
4"
|
98
|
240
|
124
|
98
|
270
|
115
|
98
|
240
|
98
|
216
|
340
|
氣動三片式球閥產品應用：
氣動三片式球閥工作溫度-29～30℃的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。氣動三片式球閥是一種比較新式的類別，它有著自身結構的一些優越性，開關無摩擦，密封不易磨損，啟閉力矩小。
·氣動三片式球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動三片式球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·氣動三片式球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動三片式球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動三片式球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
