【氣動薄膜單座調節閥】派派司克品牌.質量保證，派司克閥業全方面介紹ZJHP氣動薄膜單座調節閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動薄膜單座調節閥。

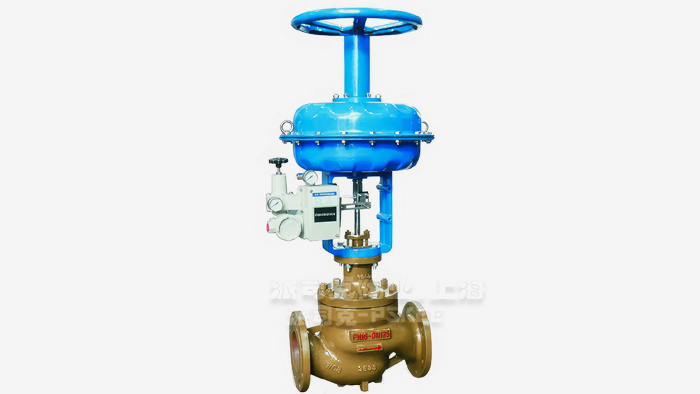

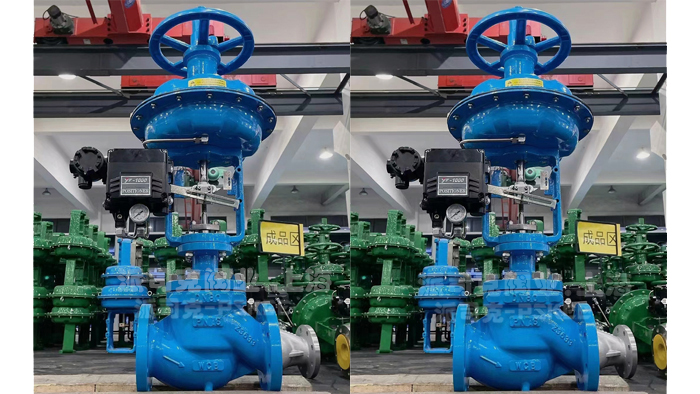

氣動薄膜單座調節閥產品簡述：
氣動薄膜單座調節閥采用頂導向結構，配用多彈簧執行機構。
調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便等優點。
氣動調節閥廣泛應用于準確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適用于允許泄漏量小閥前后壓差不大的工作場合。

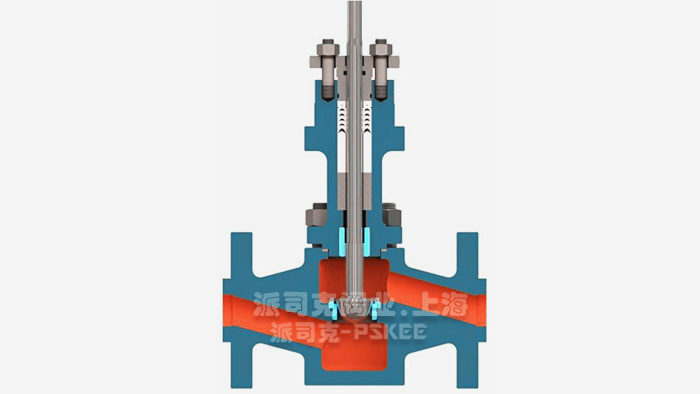

氣動薄膜單座調節閥作用原理：
氣動薄膜單座調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量特性準確、維護方便等優點。
氣動薄膜單座調節閥體形小、體輕、高性能、大容量，是符合IEC標準的通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。 由氣動多彈簧薄膜執行機構和低流阻單座閥組成，執行機構高度低、重量輕、裝校簡便，閥體結構緊湊、流道通暢，具有大的流量系數。
氣動
薄膜單座調節閥操作穩定，具有可靠的動作特性，微小的閥座泄漏、準確的流量特性、寬大的可調范圍等特點�？刂菩Ч�。
氣動薄膜單座調節閥產品特點：
1、氣動薄膜單座調節閥結構緊湊，部件少、易維修。
2、金屬閥芯適用多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。
3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數變大。
4、可調范圍大，固有可調比為50：1。
5、執行機構采用多彈簧結構，高度減少、重量減輕。
6、波紋管密封型調節閥，對移動的閥桿形成的密封，防止流體外漏。
7、調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
氣動薄膜單座調節閥主要零件材料：
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
壓縮彈簧
|
60Si2Mn
|
|
膜 蓋
|
A3
|
氣動薄膜單座調節閥主要技術參數：
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司 商洽生產
|
額定流量 系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直線、等百分比、快開型
|
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，訂貨-100～600℃
|
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|
閥體材質
|
PN (MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
閥體型式
|
直通單座鑄造球型閥
|
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|
可調比R
|
30:1
|
|
氣源接頭
|
M16×1.5
|
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
氣動薄膜單座調節閥執行機構技術參數：
|
型號
|
ZHA-22 ZHB-22
|
ZHA-23 ZHB-23
|
ZHB-34 ZHB-34
|
ZHA-45 ZHB-45
|
ZHA-56 ZHB-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍KPa
|
20～100(標準):40～200; 80～240; 20～60; 60～100
|
氣動薄膜單座調節閥性能指標：
|
項目
|
指標值
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±5.0
|
始 終 點 偏 差 %
|
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
帶定位器
|
±1.0
|
終點
|
±2.5
|
|
回差%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
帶定位器
|
≤1.0
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
終點
|
±5.0
|
|
死區%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
帶定位器
|
≤0.4
|
允許泄漏量L/h
|
1×10-4×閥額定容量
|
|
額定行程偏差%
|
±2.5
|
注：本產品執行GB/T4213-92標準。

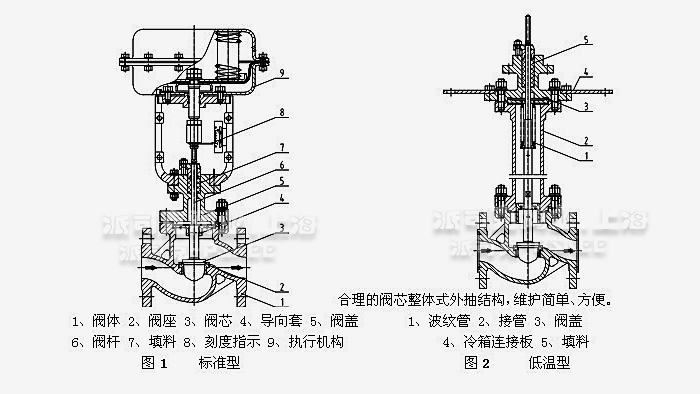

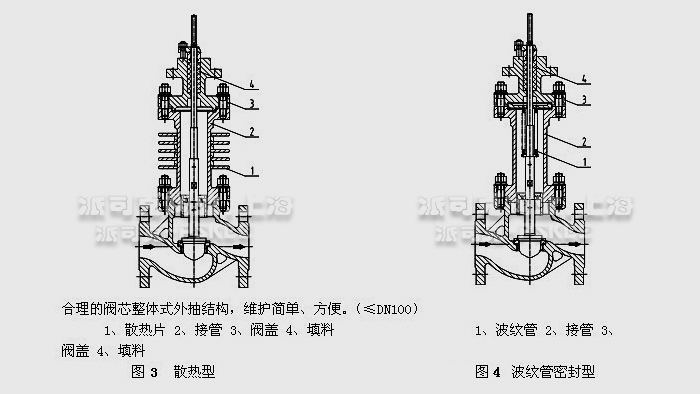

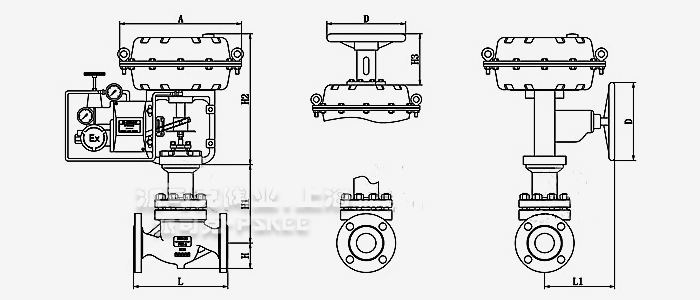

氣動薄膜單座調節閥外形尺寸表：
|
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
H3
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
D
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
氣動薄膜單座調節閥應用特點：
氣動薄膜單座調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性準確、維護方便等優點，可用于較差的工作條件。氣動調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，配用的多彈簧執行機構高度低、重量輕、裝備簡便。氣動薄膜調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。廣泛應用于準確控制氣體、液體、蒸汽等介質，適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
氣動薄膜單座調節閥操作穩定，具有可靠的動作特性，微小的閥座泄漏、準確的流量特性、寬大的可調范圍等特點。
·氣動薄膜單座調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動薄膜單座調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動薄膜單座調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動薄膜單座調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動薄膜單座調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
