【氣動薄膜三通調節閥】派司克品牌.質量保證，派司克閥業全方面介紹HPS氣動薄膜三通調節閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動薄膜三通調節閥。

---

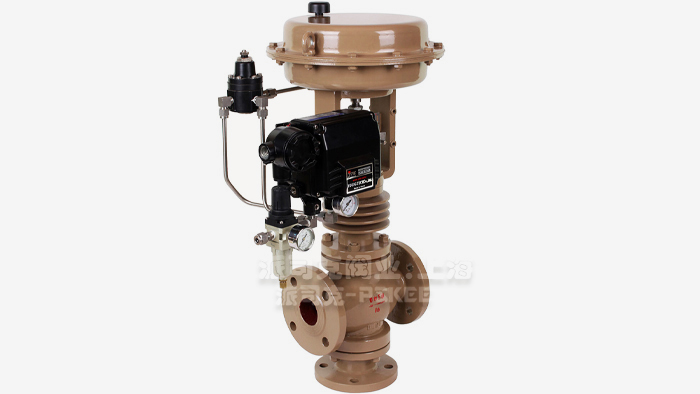

氣動薄膜三通調節閥產品簡述：
氣動簿膜三通調節閥采用套筒型薄壁窗口形閥芯結構，不同于柱塞形閥芯的襯套導向。調節閥配用氣動多彈簧執行機構，具有結構緊湊、重量輕、體積小、拆裝方便等優點。氣動三通調節閥廣泛應用于準確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。該氣動調節閥適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體，可以替代兩個二通閥和一個三通接管。熱交換器的兩相調節，也可用于簡單的配比調節。

本氣動簿膜三通調節閥系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN20~200。適用流體溫度由-60℃~+450℃。泄漏量標準為IV級。流量特性有直線、拋物線兩種。

氣動薄膜三通調節閥產品特點：
氣動簿膜三通調節閥流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
三通調節閥執行機構采用多彈簧結構，高度減小。重量減輕。
氣動薄膜三通調節閥工作原理：

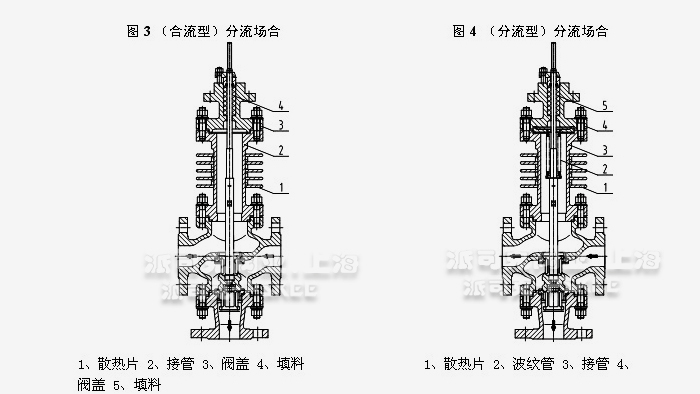

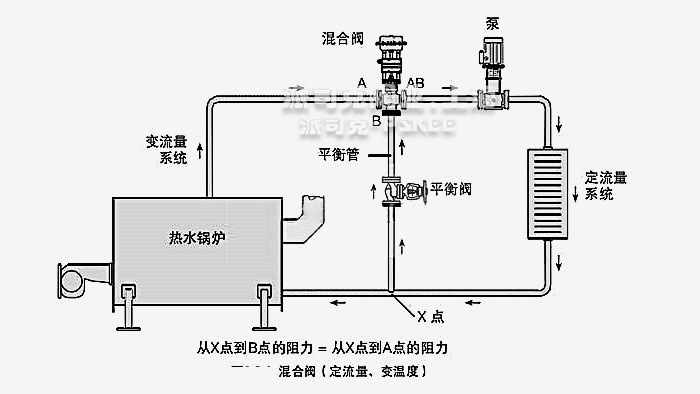

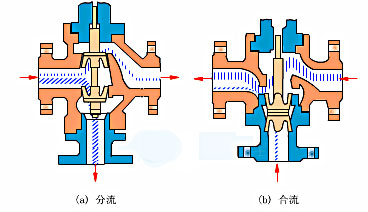

氣動薄膜三通分流/合流調節閥是針對三通控制的調節閥。有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。公稱通徑和壓差較小時，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。 三通閥在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。

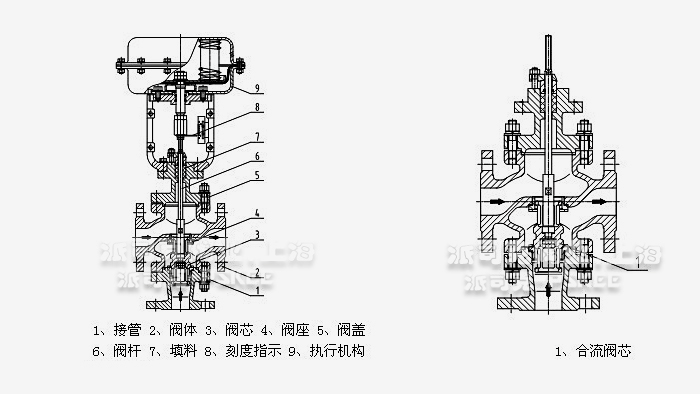

氣動薄膜三通調節閥主要材料表：

1 下閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L) 2 墊片 PTFE\金屬石墨墊片 3 閥座 304 304 316 316L 4 閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L) 5 閥芯組件 304 304 316 316L 6 密封中墊 304 304 316 316L 7 導向套 304 304 316 316L 8 閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L) 9 填料 PTFE/柔性石墨 10 填料壓蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)

氣動薄膜三通調節閥技術參數:

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	分流閥	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
	合流閥	-	-	-	-	-	-	85	135	210	340	535	800	1360
允許壓差(MPa)		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		雙導向型套筒式閥芯
流量特性		直線性、等百分比
可調比		30：1
氣源接頭		M16*1.5

性能指標：
1 注：一般均應帶定位器

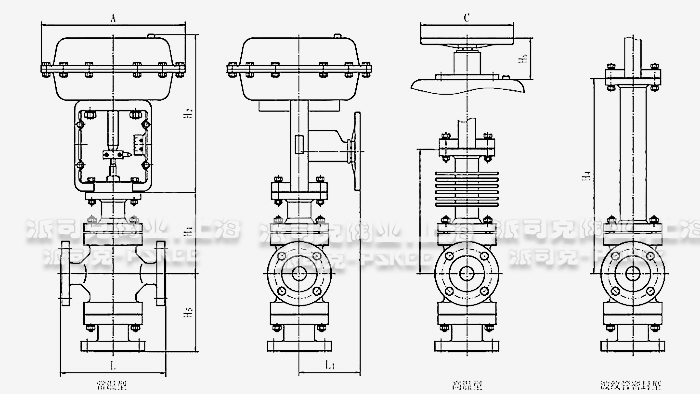

氣動薄膜三通調節閥外形結構圖:
氣動薄膜三通調節閥外形尺寸表：

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
結構長度  （L）	PN16/25	180	185	200	220	250	275	305	350	410	450	550
	PN40	185	190	210	230	255	285	310	355	425	460	560
	PN64	190	200	220	240	265	295	320	370	400	475	570
H1		155	155	175	180	200	235	250	260	330	350	420
H2		298	298	298	298	298	380	380	380	510	510	510
H3		235	235	247	256	268	364	384	394	465	470	540
H4		365	365	425	420	445	660	680	690	748	740	780
H5		110	117	120	139	144	188	208	220	268	278	320
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構		ZHB-22			ZHB-23		ZHB-34			ZHB-45

氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。氣動三通調節閥有合流和分流兩種作用方式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向三通閥在某些場合可以替代兩個二通閥和一個三通接管。
