【氣動低溫調節閥】派司克品牌.質量保證，派司克全方面介紹ZMAP氣動低溫薄膜調節閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動低溫調節閥。

---

氣動低溫薄膜調節閥產品簡述：
氣動低溫調節閥是由多彈簧執刑組合，單座閥組成，本閥采用長頸型上蓋，以保證填料在允許的溫度內正常工作。該調節閥適用于：對低溫氣體、液體，對泄漏量有嚴格要求的場合。
氣動低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，須配用閥門定位器。
氣動低溫薄膜調節閥產品特點：
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
氣動低溫薄膜調節閥結構原理：
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
氣動低溫薄膜調節閥技術指標:

公稱通徑 DN	單座	20										25	32	40	50	65	80	100	125	150	200
	雙座											25	32	40	50	65	80	100	125	150	200
額定流量 系數Kv	單座	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	80	120	200	280	450
	雙座											10	6	25	40	63	100	160	250	400	630
流量特性		直線						直線；等百分比
配用執行機構型號												ZMA-2		ZMA-3		ZMA-4			ZMA-5
行程		10						10				16		25		40			60
作用方式		氣關式（B），氣開式（K）
彈簧壓力范圍KPa		標準信號：20～100；其它信號；40～200；20～60；60～100

氣動低溫薄膜調節閥技術參數：

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		低溫型-10～-196℃、低溫型-196～-250℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
流量特性		等百分比、直線型

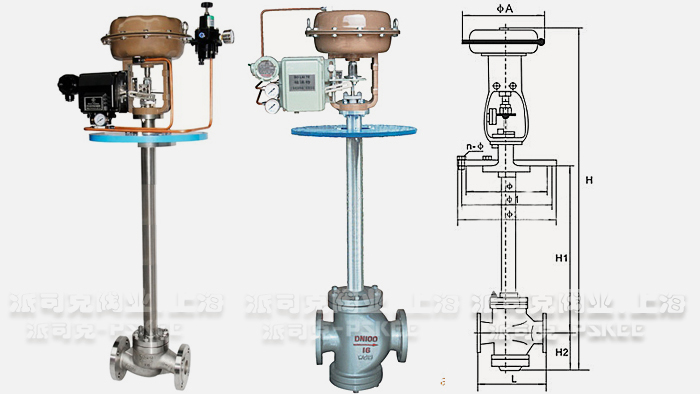

氣動低溫薄膜調節閥外形尺寸圖：

氣動低溫薄膜調節閥外形尺寸表：

公稱通徑DN（mm）				20	25	32	40	50		65	80	100	125	150	200
A			230	280	280		325			410			495
			135	235	235	255	280	310		345	370	430	470	550	660
1			160	260	260	285	305	340		375	405	460	525	590	700
2			190	290	290	315	335	370		410	440	490	560	630	740
n-			6-12	8-14	8-14	8-14	8-16			10-16	10-18	12-18	16-18		20-18
單座	H	L	120	190	200	210	235		265	295	210	370	440	475	570
		H1=500	862	1006	1060	1066	1137		1152	1377	1390	1394
		H1=600	962	1106	1160	1166	1237		1252	1477	1490	1494
		H1=700	1062	1206	1260	1266	1337		1352	1577	1590	1594	1743	1751	1790
		H1=800	1162	1306	1360	1366	1437		1452	1677	1690	1694	1843	1851	1890
		H1=900	1262	1406	1460	1466	1537		1552	1777	1790	1794	1943	1951	1990
		H1=1000	1362	1506	1560	1566	1637		1652	1877	1890	1894	2043	2051	2090
		H1=1100											2143	2150	2190
		H1=1200											2243	2250	2290
	H2		32	58	112	118	129		144	178	191	195	243	251	290
雙座	H	L			200	210	235		265	295	320	370	440	475	570
		H1=500			1065	1068	1147		1152	1387	1407	1419
		H1=600			1165	1168	1247		1252	1487	1507	1519
		H1=700			1265	1268	1347		1352	1587	1607	1619	1768	1778	1820
		H1=800			1365	1368	1447		1452	1687	1607	1719	1868	1878	1920
		H1=900			1465	1468	1547		1552	1787	1807	1819	1968	1978	2020
		H1=1000			1565	1568	1647		1652	1887	1907	1919	2068	2078	2120
		H1=1100											2168	2178	2220
		H1=1200											2268	2278	2320
	H2				117	120	139		144	188	208	208	268	278	320

氣動低溫角形調節閥產品說明：
氣動薄膜低溫角形調節閥是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，閥座泄漏量符合ANSI標準，調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。閥體采用鑄造角形結構，具有良好的耐低溫性，波紋管密封與填料的雙重密封保證了調節閥在低溫場合不外漏，并防止閥外部的結霜現象。該閥適用于準確控制低溫氣體，流體（如液氧，液氬等）的工藝參數保持在給定值。
本系列氣動低溫調節閥產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6-1.6MPa，閥體口徑范圍DN20～100，適合流體溫度-60℃～-250℃范圍內多種檔次，泄漏量等級有Ⅳ級和Ⅵ級二種，流量特性為線性或等百分比。多種多樣的品種供選擇。

氣動低溫角形調節閥產品特點：
1、底進側出，流路簡單，阻力小，閥體容量大
2、雙導向，閥工作穩定性好
3、可調范圍大，固有可調比50
4、波紋管密封對移動的閥桿形成的密封，防止流體外漏
5、采用連接板或浮動套安裝型，用戶及設計可靈活選擇

氣動低溫角形調節閥零件材料：
閥體：LF4
閥桿：1Cr18Ni9
閥蓋：1Cr18Ni9波
紋管：1Cr18Ni9
閥芯、閥座：1Cr18Ni9
墊片：紫銅、1Cr18Ni9

氣動低溫角形調節閥技術參數：

公稱通徑DN(mm)		20				25	32	40	50	65	80	100
閥座直徑dn(mm)		10	12	15	20
額定流量	直 線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176
系數(Kv)	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160
額定行程		16					25			40
膜片有效面積Ae(cm)		280					400			600
固有流量特性		直線、等百分比
公稱壓力PN(MPa)		0.6、1.0、1.6
固有可調比(R)		50
工作溫度(0C)		D0:-60～-100，D1-100～-200，D2：-200～-250
信號范圍（Kpa）		20～100，40～200，20～60，60～100，80～240
允許泄漏量		Ⅳ級 Ⅵ級 (GB/T4213-92)
氣源壓力（MPa）		0.14～0.40

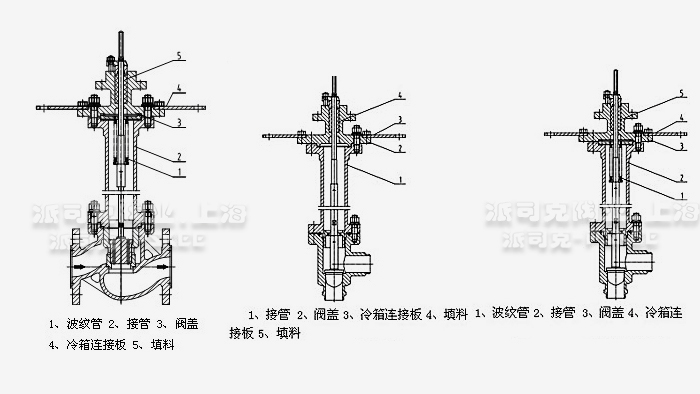

氣動低溫角形調節閥結構圖：

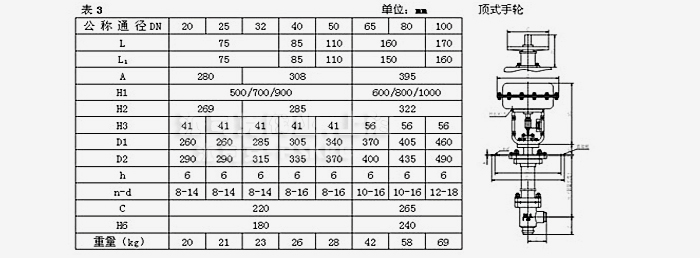

氣動低溫角形調節閥外形尺寸表：
