【氣動角型調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『ZMABS氣動角型調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動角型調節閥。

---

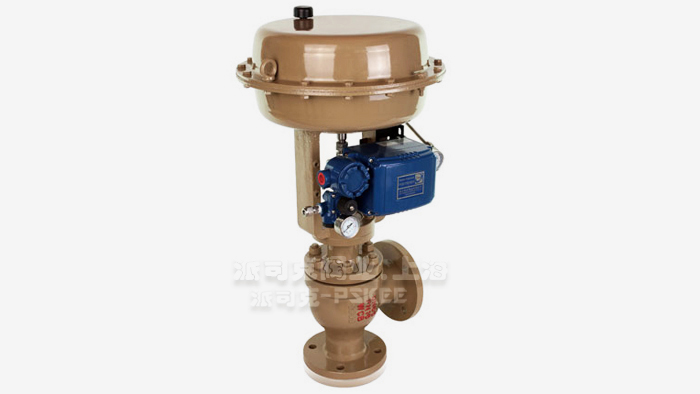

氣動角型調節閥產品簡述：
ZMABS輕小型氣動薄膜角型調節閥由氣動薄膜多彈簧執行機構和角形閥組成。角型調節閥體積小、重量輕；閥芯采用頂端導向結構；閥體內流路簡單。因些，可以避免介質的結焦、粘結、堵塞等現象，有一定的自清洗能力。本氣動角型調節閥適用于調節高粘度，含有懸浮物的介質。

氣動角型調節閥產品特點：
氣動角型調節閥采用頂部導向結構，配用多彈簧氣動執行機構。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，該調節閥適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便等優點。
氣動角型調節閥技術參數：

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量  系數KV	直線	6.9.6	11	17.6	27.5	44	69	100	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
執行機構  型號	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程L（mm）		16		25			40			60
膜片有效面積Ae（cm2）		280		400			600			1000
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線 等百分比
信號范圍Pr（KPa）		20-60、20-100、40-200、60-100、80-240
氣源壓力Ps（MPa）		0.14、0.25、0.28、0.40
允許泄露量		Ⅵ級
工作  溫度	常溫型	-20—200、-40—250、-60—250
	散熱型	-40—450、-60—450
	高溫型	450—560
	低溫型	-60— -100、-100— -200、-200— -250

角型調節閥作用型式
氣關式(B) — 失氣時閥位開(FO)；氣開式(K) — 失氣時閥位關(FC)
角型調節閥附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。

氣動角型調節閥主要性能參數:

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3	≤1.0
死 區%			≤3	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		終點	±2.5
	氣關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄 露 量l/h			0.01%×閥額定容量
可調范圍R			30:01

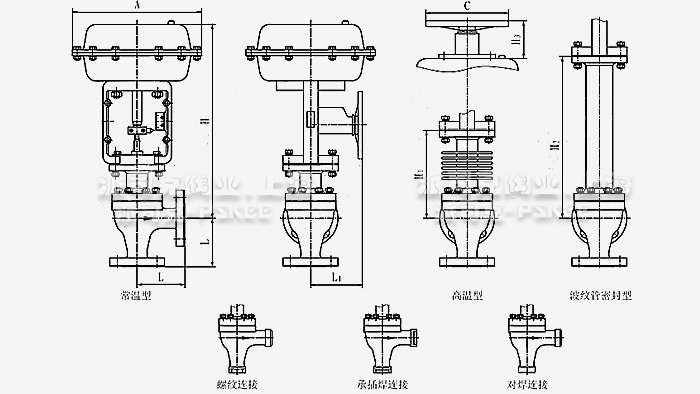

氣動角型調節閥外形尺寸圖：
氣動角型調節閥外形尺寸表：

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275
	PN40	95	100	105	115	125	145	155	175	200	225	275
	PN64、100	115	115	130	130	150	170	190	215	250	275	325
H		349	35	358	378	393	494	50	521	634	696	715
H1		444	445	458	478	492	594	628	646	759	846	915
H2		419	423	445	478	490	582	624	620	759	840	905
H3		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476

氣動角型調節閥使用注意事項：
（1）正、反向使用比較：一般情況下，氣動角式調節閥均采用正向安裝，即底進側出。只有在高壓差場合和高粘度、易結焦、含懸浮顆粒物介質的情況下，才推薦反向安裝，即物料側進底出。角型調節閥反向使用的目的是為了改善不平衡力和減少對閥芯的磨損，同時也有利于高粘度、易結焦和含懸浮顆粒物介質的流動，避免結焦和堵塞。
（2）氣動角式調節閥流路簡單、阻力小，一般情況下適用于正向使用（安裝）。然而在高壓降場合推薦角型調節閥反向使用，以改善不平衡力和減少對閥芯的損傷，同時也有利于介質的流動、避免調節閥結焦和堵塞。角型調節閥在反向使用時，應該避免長時期小開度開啟的情況，以防引起強烈振蕩而損壞閥芯。在化工裝置試生產階段，由于試生產時負荷較低、設計工藝條件不可能很快達到要求，反向使用的角型調節閥應盡可能避免較長時間的小開度開啟狀況，以防角型調節閥損壞。一般情況下，角型調節閥均不推薦反向使用，只有在高壓差、高粘度、易結焦和含懸浮顆粒介質才推薦反向使用。反向使用時，應避免長期小開度情況下運行，在試車時更要注意。
