【氣動精小型焊接調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『ZJHP氣動精小型焊接調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動精小型焊接調節閥。

氣動精小型焊接調節閥產品簡述：
ZJHP氣動焊接型調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,精小型調節閥執行機構高度低、重量輕、裝備簡便,閥體結構緊湊、流道通暢,具有大的流量系數。本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、準確的流量特性、寬大的可調范圍等特點�？刂菩Ч�。

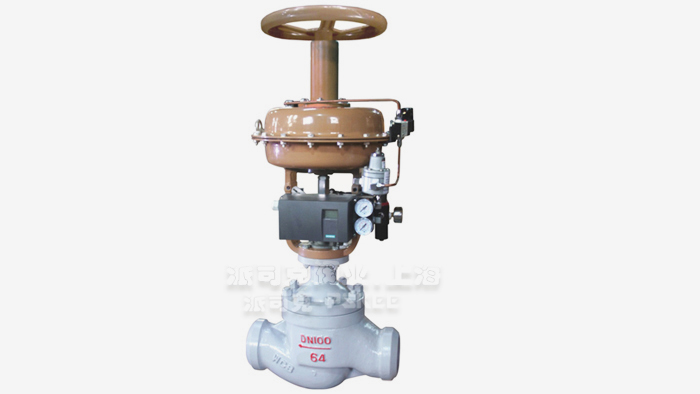

產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。氣動精小型焊接調節閥圖片

氣動精小型焊接調節閥產品說明：
氣動焊接調節閥是由單作用氣動薄膜執行機構和調節閥組成，調節閥連接方式為焊接。閥體材質可以選用鍛鋼(A105)、不銹鋼、鉻鉬鋼。一般適用于高壓場合。根據閥門現場使用要求，氣動焊接調節閥可以選配閥門定位器，控制信號4-20mA，選配帶反饋信號4-20mA。也可以根據客戶需求，選配西門子定位器等國外智能型定位器。

氣動精小型焊接調節閥主要零件材料：

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200
	ZG230-450	-40～450
	ZG1Cr18Ni9Ti	-250～550
	ZG0Cr18Ni12Mo2Ti	-250～550
閥芯、閥座	1Cr18Ni9	-250～550
閥芯、閥座	0Cr18Ni12Mo2Ti	-250～550
填料	聚四氟乙烯	-40～200
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3

氣動精小型焊接調節閥主要技術參數：

公稱通徑mm			20				25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度			-40～230(常溫型)，散熱片式230～450(中溫型)，訂貨-100～600
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450)CF3CF8CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2TiCF8CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R			50:1
氣源接頭			M16×1.5

注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。

氣動精小型焊接調節閥性能指標：

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始終點偏差 %	氣關	不帶定位器	始點	±5.0
	帶定位器	±1.0				終點	±2.5
回差%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤1.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1×10-4×閥額定容量
額定行程偏差%		±2.5

注：本產品執行GB/T4213-92標準。

氣動精小型焊接調節閥外形尺寸mm：

DN	L			H		H1				質量		φA
DN	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52		65	19	23	285
25	185	197	210	410	560	50	57		70	20	24
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580
