【氣動薄膜小流量調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『ZMABY氣動薄膜小流量調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動薄膜小流量調節閥。
氣動薄膜小流量調節閥產品簡述：

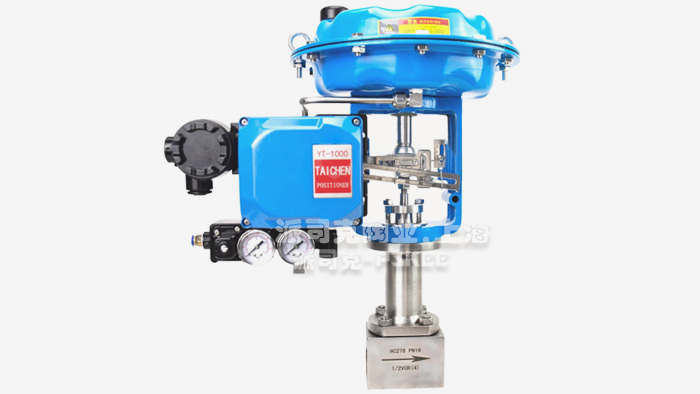

ZMABY氣動薄膜小流量

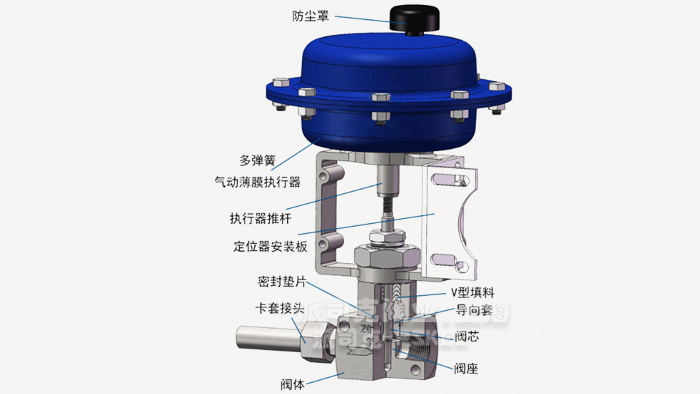

調節閥由氣動薄膜多彈簧執行構和小流量閥組成。適用于較小流量的調節，具有結構緊湊，體積小，重量輕，安裝維護方便的特點。
氣動調節閥應用于不干凈介質時，應針對其節流間隙小的問題，閥前后應安裝過濾器，注意預防堵卡現象的發生。小流量調節閥它適用于液體、蒸汽等介質的注流量調節場合。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
氣動薄膜小流量調節閥產品特點：
1.氣動薄膜小流量調節閥閥體流路嚴格按等截面低流阻設計，故壓降損件小。
2.閥芯采用加強型閥桿單導向結構，因而工作穩定性好，能承受高速流體對閥芯沖擊。
3.氣動小流量調節閥執行機構采用多彈簧圓周均勻布置，使用高強度橡膠薄膜執行元件，能接受20-100Kpa的標準控制信號。
氣動薄膜小流量調節閥技術參數：
|
型式
|
直通鍛造閥
|
|
公稱通徑
|
G1/2"、G3/4"
|
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
|
材料
|
鍛不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
|
|
上閥蓋
|
普通型：-40～+230℃、散熱型：+230～+450℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
氣動薄膜小流量調節閥閥內組件：
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
線性特性
|
|
材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
氣動薄膜小流量調節閥性能參數：
|
項 目
|
指標值
|
|
基本誤差（帶定位器）
|
±1.0
|
|
回 差（帶定位器）
|
≤1.0
|
|
泄 露 量 l/h
|
0.01%×閥額定容量
|
|
可調范圍 R
|
50：1
|
氣動薄膜小流量調節閥允許壓差：
|
公稱通徑DN
|
1/4"、1/2"、3/4"（ZG螺紋,NPT螺紋）
|
|
額定流量系數Cv
|
直線
|
0.005
|
0.01
|
0.02
|
0.05
|
0.1
|
0.2
|
0.5
|
0.63
|
1.1
|
1.25
|
1.6
|
2.0
|
|
等百分比
|
—
|
—
|
0.02
|
0.05
|
0.1
|
0.2
|
0.5
|
0.63
|
1.1
|
1.25
|
1.6
|
2.0
|
額定行程
（mm）
|
10、16
|
|
膜片有效面積Ae（cm2）
|
100、200
|
|
公稱壓力
|
MPa
|
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
|
|
Bar
|
16, 25, 40, 64(63)/20, 50, 110
|
|
Lb
|
ANSI：Class150、Class300、Class600
|
|
連接方式
|
內螺紋、法蘭、焊接式、VCR等定制
|
|
流量特性
|
直線、修正直線、修正等百分比
|
|
閥芯形式
|
針形（柱塞式）
|
|
固有可調比
|
50:1
|
|
執行機構形式
|
電子式
|
電源電壓：AC220V，DC24V等，控制信號：DC4-20mA等
|
氣動
薄膜式
|
氣源壓力：0.14/0.25MPa，彈簧范圍20~100KPa、40-200KPa等
|
|
允許泄漏量
|
Ⅳ級、Ⅵ級(微氣泡級)
|
工作溫度
t(℃)
|
-20～200 、-40～250、-60～250等
|
|
附件
|
電氣閥門定位器（SIEMENS：6DR5 Series、YTSeries、AVPSeries and so on）
電氣轉換器（BELLOFRAM：T-1000 Series）
電子式電動執行器（PSL Series）
|
氣動薄膜小流量調節閥產品用途：
氣動小流量調節閥是準確控制小流量的閥門之一。該系列產品不僅可用于試驗場安裝，試驗臺等；還可以用于過程控制的應用，如定量給料，注射或溢流等。氣動薄膜小流量調節閥配套（智能型）電氣轉換器，可以接收流量計（DCS或PLC）的DC4-20mA控制信號，經調節閥執行器轉換為標準控制壓力3-15PSI（20-100KPa），以實現對介質流量及閥門開度的準確控制。
·氣動薄膜小流量調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動薄膜小流量調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動薄膜小流量調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動薄膜小流量調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動薄膜小流量調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
