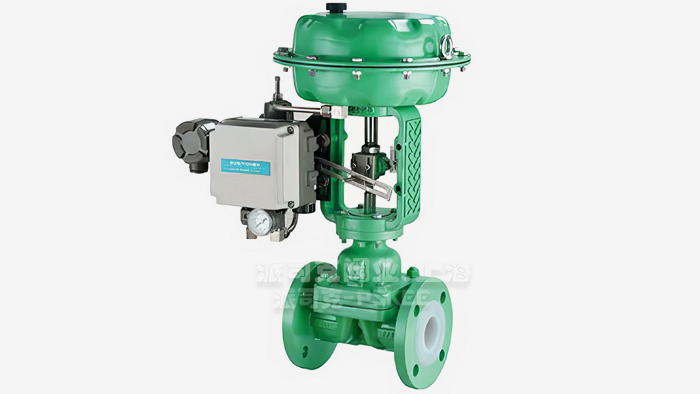

氣動薄膜隔膜調節閥產品簡述：
ZMBT氣動薄膜隔膜調節閥由多彈簧氣動薄膜執行機構和隔膜閥組成。
隔膜閥體流通平滑、節流元件為彈性隔膜，閥蓋上無填料函。因而閥流通能力比一般
調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 該氣動隔膜調節閥適用于高粘性流體、懸浮狀顆粒、纖維介質和腐蝕性介質的調節場合。
氣動薄膜隔膜調節閥產品結構：

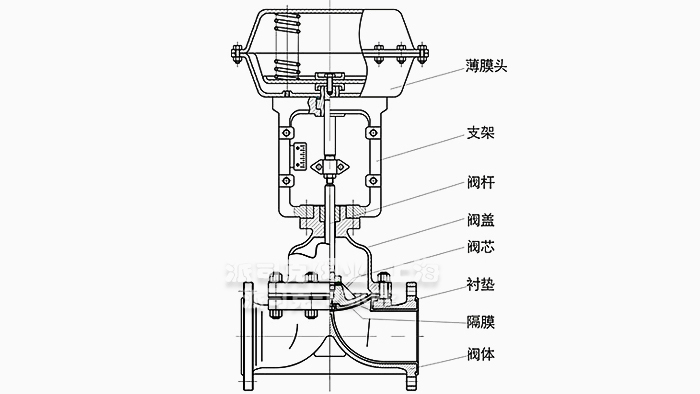

氣動動薄膜、活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜閥體間"山"形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可覆蓋防腐層，適合于要求耐腐蝕場合。
氣動薄膜隔膜調節閥產品特點：
1．氣動薄膜隔膜調節閥耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．隔膜閥密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量�。河捎陂y芯、閥座是軟密封，故泄漏量低于IV級標準。
4．氣動隔膜閥采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
氣動薄膜隔膜調節閥工作原理：
◆氣動精小型襯氟塑隔膜調節閥（或切斷閥），由氣動多彈簧薄膜執行機構和直通襯氟塑隔膜閥組成。
◆氣動活塞襯氟隔膜切斷閥，由氣動活塞襯氟缸執行機構和直通襯氟塑隔膜閥組成。
◆當信號壓力輸入薄膜室（活塞室）后，此壓力在薄膜（活塞）上產生推力，使彈簧組壓縮，同時與推桿相連的閥桿、 閥芯和隔膜做相應的移動，直至推力與彈簧組被壓縮的反作用力相平蘅為止，此時推桿不移動，并保持在某一位置上， 因而實現調節過程控制。另外活塞推力將閥門開啟或關閉兩位動作，也實現了快開切斷閥的控制。
氣動薄膜隔膜調節閥技術參數：
|
型號
|
|
ZSA/B-22
|
ZS/B-23
|
ZSA/B-34
|
ZSA/B-45
|
ZSA/B-56
|
|
|
作用型式
|
ZSA型執行機構實現"氣關"式動作；ZSB執行機構實現"氣開"式動作；
|
|
供氣壓力
|
按彈簧范圍：0 .08～0.24、0.34~0.50、0 08～0.24 MPa，氣源壓力：0.5 MPa
|
|
氣源接頭
|
M16×1.5
|
|
基本誤差
|
不帶定位器±5%；帶定位器± 2%
|
|
回差
|
不帶定位器3%；帶定位器2%
|
|
死區
|
不帶定位器3%；帶定位器0.8%
|
|
行程偏差
|
±2.5%
|
|
泄漏量
|
不大過閥額Cv值的10-5
|
|
選購附件
|
定位器、空氣過濾壓器、電磁閥、限位開關等等（按訂貨要求配套提供）
|
氣動薄膜隔膜調節閥閥體襯里和隔膜材料的組合：
|
閥體材料
|
襯里材料
|
隔膜材料
|
使用溫度
|
適用場合
|
|
鑄鐵HT200
|
無
|
氯丁橡膠
|
0～65℃
|
無腐蝕性介質，水及研磨劑，泥漿類介質
|
|
鑄鐵HT200
|
聚三氟氯乙烯
|
氟橡膠
|
-15～150℃
|
強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質
|
鑄不銹鋼
ZG1Cr18Niti
|
無
|
氟橡膠
|
-20～200℃
|
一般酸、堿有機溶劑等介質
|
氣動薄膜隔膜調節閥技術參數：
|
公稱通徑(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數
|
KV
|
8
|
12
|
16
|
38
|
60
|
68
|
90
|
150
|
300
|
500
|
600
|
1200
|
1800
|
|
允許壓差(MPa)
|
1.0
|
0.89
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
0.6
|
0.38
|
0.15
|
0.09
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4
|
|
額定行程
|
10
|
16
|
25
|
40
|
60
|
100
|
|
配用執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
/
|
|
閥蓋形式
|
標準型(-17～+250℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
閥芯形式
|
隔膜式
|
|

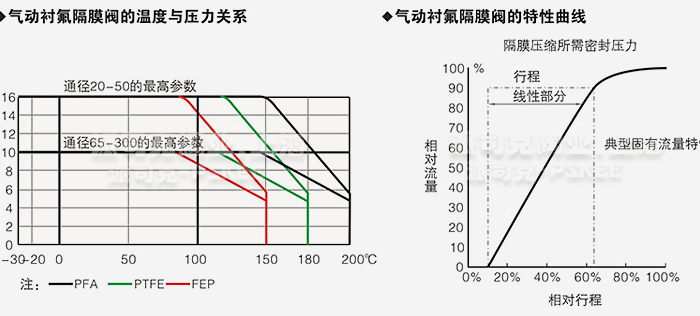

流量特性
|
快開特性
|

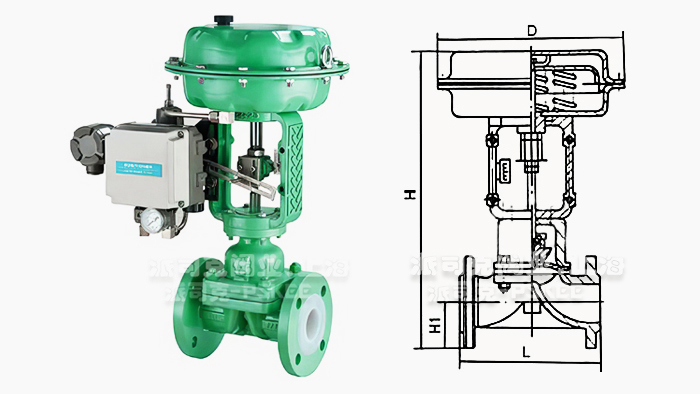

氣動薄膜隔膜調節閥外形尺寸圖：
氣動薄膜隔膜調節閥外形尺寸表：
公稱通徑
DN(mm)
|
外形安裝尺寸
|
|
A
|
H
|
H1
|
L
|
|
ZMAT型
|
ZMBT型
|
|
15
|
280
|
479
|
532
|
47.5
|
140
|
|
20
|
479
|
532
|
52.5
|
145
|
|
25
|
479
|
532
|
57.5
|
155
|
|
32
|
325
|
538
|
617
|
67.5
|
165
|
|
40
|
553
|
632
|
72.5
|
190
|
|
50
|
562
|
641
|
80
|
210
|
|
65
|
410
|
754
|
855
|
90
|
240
|
|
80
|
100%
|
876
|
97.5
|
270
|
|
100
|
857
|
958
|
107.5
|
335
|
法蘭按JB78-59鑄鐵法蘭標準選定，HG/T 20592
氣動薄膜隔膜調節閥安裝與維修：
◆氣動薄膜隔膜調節閥使用的環境溫度為-30～＋70℃。因?yàn)闅鈩?dòng)薄膜片和活塞的橡膠零件，在過低溫度下易硬化變脆，高溫時會加速老化。
◆隔膜調節閥產品好正立安裝。如安裝位置不允許，也可與垂直線成一角度。傾斜安裝時，應考慮加設支承架。
◆手輪機構使用后，須將伸縮套管恢復到上端（與豁口板靠近位置），否則會影響自動控制。如圖二所示。
◆隔膜閥安裝在管道上之前，應清洗管道系統的雜質和污物，以免切斷閥運行部件卡死，或損壞閥座、閥芯密封面等重要
零件。
◆安裝時，介質流向應與調節閥箭頭方向一致。
氣動薄膜隔膜調節閥使用注意事項：
1、氣動薄膜隔膜調節閥應垂直安裝于管道上， 體積重量較大的以及使用在振動場合時應加支承和夾固。
2、氣動隔膜調節閥一般應設有旁通管路， 以便在隔膜發生故障或維修時能轉換成旁路操作， 使生產過程正常進行， 在一般不重要場合， 裝設手輪機構后可以省略旁通管路， 以進行手動操作， 同時可限制閥門開度， 當手輪機構停止使用時， 應恢復到原空檔位置， 以利于自控系統的正常進行。
3、清洗管道時， 調節應處于大開度， 以便排除管道內污物。
4、如閥體襯有防腐層， 安裝在管道上時，應采用耐腐蝕軟墊， 并注意不使閥體法蘭密封面受損。
5、對隔膜及襯里應定期檢查， 防止因腐蝕和破裂而損壞其它零件和造成事故.
氣動薄膜隔膜調節閥產品應用：
氣動薄膜隔膜調節閥是自控儀表中的執行單元。它由氣動薄膜執行機構和直通襯氟隔膜閥兩部份組成。由于該隔膜閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯F46，又采用聚四氟乙烯波紋管密封。該氣動薄膜隔膜調節閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和易揮發等氣體、液體介質的過程控制。
·氣動薄膜隔膜調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動薄膜隔膜調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動薄膜隔膜調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動薄膜隔膜調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動薄膜隔膜調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
