【氣動衛生級調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『ZTRS氣動衛生級調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動衛生級調節閥。
氣動衛生級調節閥產品簡述：
氣動衛生級
調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
衛生級調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，符合IEC534-1-1978標準。閥門泄漏量符合ANSIB16.104標準，調節閥配用不同的多彈簧執行機構，輸出力大。
氣動衛生級調節閥產品特點：
衛生級調節閥角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染�？焖俨鹧b閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。本系列產還可以替代進口型產品，尺寸可按照用戶實際要求訂制。
氣動衛生級調節閥主要技術參數：
|
閥體形式
|
角型鑄造球型閥(電子拋光處理)
|
|
公稱通徑
|
DN15～100mm
|
|
公稱壓力
|
PN1.0MPa
|
|
法蘭標準
|
卡箍式、法蘭式（如無合同約定，將按卡箍式連接供貨）
|
|
連接形式
|
法蘭(FF RF RTJ)
|
|
閥蓋形式
|
標準型-17～+150℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
三元乙丙橡膠、聚四氟乙烯
|
|
閥體材料
|
304、304L、316、316L
|
閥內件
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
線性、等百分比
|
|
閥芯材料
|
不銹鋼 (304、304L、316、316L)
|
氣動衛生級調節閥主要零件材料：
|
閥體
|
304
|
314
|
316
|
316L
|
|
閥蓋
|
304
|
314
|
316
|
316L
|
|
墊片
|
聚四氟乙烯(PTFE)
|
|
閥內件
|
304
|
314
|
316
|
316L
|
|
卡箍
|
304
|
314
|
316
|
316L
|
|
填料
|
V型聚四氟乙烯(PTFE)
|
氣動衛生級調節閥主要性能指標：
|
項目
|
不帶定位器
|
帶定位器
|
|
基本誤差%
|
±5.0
|
±1.0
|
|
回差%
|
≤3.0
|
≤1.0
|
|
死區%
|
≤3.0
|
≤0.4
|
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
±1.0
|
|
始點
|
±5.0
|
±1.0
|
|
氣關
|
始點
|
±5.0
|
±1.0
|
|
終點
|
±2.5
|
±1.0
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|

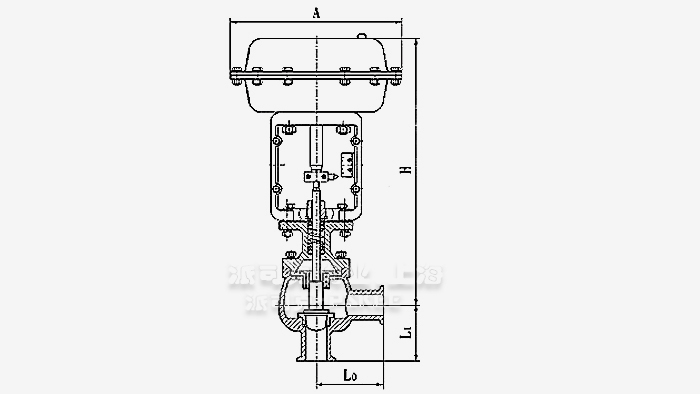

氣動衛生級調節閥外形尺寸圖：
氣動衛生級調節閥外形尺寸表：
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
|
L0
|
100
|
105
|
105
|
155
|
155
|
|
L1
|
100
|
125
|
125
|
175
|
175
|
|
A
|
φ285
|
φ285
|
φ285
|
φ285
|
φ285
|
|
L
|
90
|
90
|
90
|
95
|
95
|
|
H
|
470
|
480
|
480
|
510
|
510
|
·氣動衛生級調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動衛生級調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動衛生級調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動衛生級調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動衛生級調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
